一、旋转编码器的特点
1、供电范围：DC 5V 或5～26V
2、分辨率范围：10-5000脉冲/转
3、响应频率：20-300KHz
4、主轴寿命长，经久耐用
5、有多种输出方式
6、内部采用ASIC器件，可靠性高、寿命长、抗干扰能力强。
7、不锈钢主轴具有更高的稳定性和防护能力，金属外壳更加牢固抗冲击。
二、旋转编码器的用途及应用领域：
东硕旋转编码器产品广泛应用于工业自动化控制、机器人、X/Y工作平台、精密机床、伺服自动化、数控车床、玻璃机械、木工机械、纸箱机械、印刷机械、铝材机械、包装机械、纺织机械、服装机械、编织机械、电缆机械、印染设备、龙门起重设备、板材机械、五金机械、港口机械、输送设备、金属分条设备、石油钻井设备、风力发电、及电梯行业等。
型号说明：
码轮技术参数：

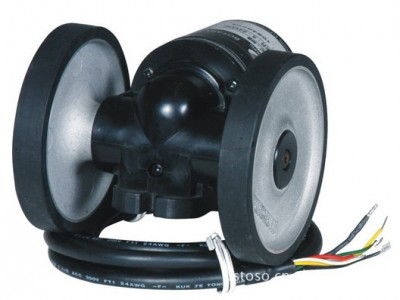

| 类型 | 转轮型增量旋转编码器 | ||
| 分辨率（脉冲/转） | 参阅分辨率 | ||
| 电气参数 | 输出相 | A，B相 | |
| 输出相位差 | A，B相之间输出的相位差：T/4±T/8|(T=A相的一个周期) | ||
| 控制输出 | 推拉输出 | ·LOW→负载电流：30mA以下，残留电压：0.4VDC 以下 | |
| ·HIGH→负载电流：10mA以下，输出电压（电源电压5VDC）：电源电压-2.0VDC以上 | |||
| 输出电压（电源电压12-24VDC）：电源电大-3.0VDC以上 | |||
| NPN集电极开路输出 | 负载电流:30mA以下,残留电压:0.4VDC以下 | ||
| 电压输出 | 负载电流:10mA以下,残留电压:0.4VDC以下 | ||
| 响应时间上升/下降 | 推拉输出 | 1μs以下(测定条件为配线长度:2m,I sink=20mA以下) | |
| NPN集电极开路输出 | |||
| 电压输出 | |||
| 响应频率 | 180kHz | ||
| 电源电压 | ·5VDC±5%(纹波P-P:5%以下) ·12-24VDC±5%(纹波P-P:5%以下) | ||
| 消耗电流 | 80mA以下(未连接负载) | ||
| 绝缘阻抗 | 100MΩ以上(500VDC为基准) | ||
| 耐电压 | 750VAC 50/60Hz至少1分钟(所有端子与外壳之间) | ||
| 连接方式 | 配线引出方式,250mm配线引出接插型 | ||
| 机械参数 | 启动力矩 | 由摩擦系数决定 | |
| 允许转速 | （*1）5000rpm | ||
| 耐振动 | 10~55Hz(周期1分钟)振幅1.5mm X,Y,Z各方向2小时 | ||
| 耐冲击 | 75G以下 | ||
| 环境温度 | -10~70℃,存储:-25~85℃(未结冰状态) | ||
| 环境湿度 | 35~85%RH,存储:35~90%RH(未结露状态) | ||
| 配线 | φ5mm,5P,长度2m,屏蔽线缆(AWG24,芯线直径:0.08mm,芯线数:40,绝缘皮外径:φ1mm) | ||
| 防护等级 | IP50(IEC规格) | ||
| 认证 | CE | ||
| 重量 | 约494g(不包含外包装) | ||
| (*1)允许转速≥应答转速，选用时请注意应答转速应小于允许转速。 | |||
| 【应答转速（rpm）=（应答频率/分辨率）*60秒】 | |||
